RJ45怎麼壓？網路線接頭教學圖解｜網路線接法一次搞懂
家裡網路速度變慢、臨時需要延長線、或想自己佈線時，你一定會遇到一件事「RJ45網路線要怎麼壓？」其實只要準備基本工具、理解常見的網路線接法（T568A／T568B）、並照順序排列線芯，你也能在5分鐘內完成一條穩定的網路線。本篇將以新手也能看懂的圖解式教學，帶你一步步完成RJ45壓線，並補充網路線規格、線序差異與常見問題整理。網路線種類與RJ45的關係網路線指的是常見用於上網的實體網路線，通常會看到Cat5e、Cat6、Cat6A、Cat7等等分類。這些分類代表不同的頻寬、傳輸速率以及抗干擾能力。看更多小知識：網路線是什麼？種類、用途與選購指南而目前居家與辦公室最普遍的接頭，就是RJ45（RegisteredJack45），搭配雙絞線（TwistedPairCable）使用，根據TIA（TelecommunicationsIndustryAssociation）ANSI/TIA-568-C系列網路佈線標準，3種常見網路線規格如下表：常見網路線規格RJ45網路線接法：T568AvsT568BRJ45壓線常用的標準有T568A與T568B兩種。兩種的差別只在於「線序排列不同」，功能上都能支援GigabitEthernet（吉位元乙太網路）。哪一種比較常用？台灣與大多數企業環境普遍採用T568B。準備工具：壓線工具清單在開始壓線前，你需要以下工具：網路壓線鉗網路線RJ45水晶頭剝線刀或割線工具網路測試器RJ45壓線步驟｜新手也能快速完成以下以最常用的T568B接法示範。直接看影片教學>>https://www.facebook.com/share/v/1U7ha9Jtjq/步驟1：剝除外皮2–3公分使用剝線刀輕輕環剝網路線外皮，取出內部的4絞（8芯）線芯。避免用力過度傷到線芯，否則可能造成訊號不穩。步驟2：按照T568B排列線序T568B線序由左至右為：白橙橙白綠藍白藍綠白棕棕排列技巧：先將線芯拉直按照順序排好後，用壓線鉗前端稍微修整齊步驟3：將線芯推入RJ45水晶頭注意幾個重點：每一芯都要完全推到底（看得到銅線觸及前端金屬接點）保持線序不跑掉外皮需延伸進水晶頭約0.5公分，增加固定性步驟4：使用壓線鉗壓合把水晶頭放入壓線鉗專屬槽位，用力到底壓下。這個動作會讓：金屬接點壓破外皮接觸銅芯水晶頭尾端卡扣固定線材步驟5：使用網路測試器檢測插上雙端後確認1–8號燈是否順序亮起。若有交錯、短路或斷線，需重新壓一次。建議：每條線壓完務必測試，可節省大量日後排除問題的時間。T568A接法若你的環境規定要使用T568A，可以參考以下線序：白綠綠白橙藍白藍橙白棕棕依照相同步驟即可完成。常見問題：直通線跟交叉線怎麼分？直通線（Straight-through）>>兩端同為T568A或T568B用途：電腦接交換器、路由器接交換器（最常見）交叉線（Crossover）>>一端T568A，一端T568B用途：舊設備的「電腦對電腦」連線現在大部分設備具備Auto-MDI/MDIX（IEEE802.3標準支援）不需手動使用交叉線即可自動判斷。壓網路線的小技巧：減少NG機率線芯排列前務必拉直，避免卡進水晶頭時彎折外皮記得進去水晶頭內，避免日後鬆脫Cat6線較硬，建議搭配Cat6專用水晶頭經常NG的原因多半是「線未推到底」總結壓RJ45只要掌握以下三大重點，無論是居家、工作室佈線或延長線製作，你都能自己完成：正確線序線芯要推到底壓線後測試FAQ：網路線壓線常見問題Q1：T568A與T568B哪個比較快？速度完全一樣，差別只有線序排列。台灣民間普遍使用T568B，特殊需求才會採用T568A。Q2：Cat6一定會比較快嗎？在同樣環境下，Cat6能支援更高頻寬與10Gbps，在長距離仍需依TIA-568標準規範使用長度。Q3：壓線後測試器亮燈亂跳怎麼辦？常見原因：線芯順序錯誤線芯未推到底壓線時未完全壓合重新剪掉重壓即可。Q4：直通線與交叉線怎麼分？看兩端線序是否相同。若兩端線序一致→直通線；若不一致→交叉線。Q5：壓線需要特別買Cat6水晶頭嗎？建議是。Cat6線較粗，專用水晶頭能更穩定接觸。網路線哪邊買?https://24h.pchome.com.tw/store/DCACE5?srsltid=AfmBOoruyIbMkezEj7cdWWDKpEecKOMIYKb4qB0p7ZkAYeSlbnfPfGP5
CAT5E網路線介紹：速度、用途與限制

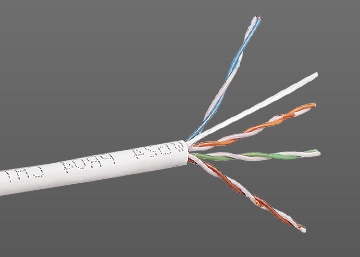

現代網路佈線與家用／辦公室網路環境中，CAT5E網路線經常被提及。但什麼是CAT5E？它支援的速度是多少？線徑要怎麼看？又有哪些用途與限制需要注意？本篇文章將從「CAT5E網路線是什麼」開始，依序說明其「速度／頻寬規格」、「線徑與線材選擇」、「常見用途」與「限制與升級建議」，幫助你在選購與佈線時更有底。一、CAT5E網路線是什麼？「CAT5E」是「Category5Enhanced」（第5類增強型）網路雙絞線的一種規格。它是在原始CAT5線基礎上，為了支援更高傳輸速率與更佳抗干擾性而設計的。CAT5E網路線符合如ANSI/TIA-568.2-D標準，傳輸頻率達到100MHz。簡單來說，如果一般CAT5能滿足「100Mbps」級別網路需求，那麼CAT5E則是「千兆網路」（Gigabit）佈線的常用選擇。二、CAT5E線徑與速度規格1.線徑（線材粗細）一般常見CAT5E網路線採用24AWG的導體線徑為主。線徑越粗（AWG數字越小），理論上對傳輸與抗干擾能力越有利；但實務中，佈線距離、環境、佈線品質也會影響實際效能。2.傳輸速度／頻寬CAT5E的標準頻率為100MHz，可支援1Gbps（1000Mbps）乙太網路傳輸。在理想情況下，若設備、佈線、連接頭等皆符合，CAT5E可達千兆速率。但仍有佈線長度、佈線品質、干擾、設備端支援等限制。3.備註事項各品牌標示略有不同：有人標示「支援1Gbps」或「GigabitEthernet」；有人標示「頻寬100MHz」或更高。佈線長度一般建議不要超過100公尺（含跳線）以維持性能。延伸閱讀>>網路線是什麼？種類、用途與選購指南三、CAT5E網路線的用途家庭或小型辦公室網路佈線：對於目前常見的100Mbps、300Mbps、500Mbps寬頻契約，CAT5E通常已足夠。建築與辦公室佈線系統：作為水準佈線（horizontalcabling）使用時，若設備支援千兆，CAT5E仍是經濟且常見的選擇。應用範圍包括：電腦連接路由器／交換器、監控攝影機PoE(供電型網路線)佈線（視線材與距離而定）、資料傳輸、一般網路連線。四、CAT5E網路線的限制與升級建議限制雖然CAT5E可支援千兆，但在實務中若佈線環境較差（如干擾大、線長接近上限、跳線過多）可能無法達到理論速度。若要支援10Gbps傳輸，CAT5E已漸顯不足，尤其在干擾或長距離佈線環境下。裝修舊有建築使用CAT5E，若未來升級需求大（如伺服器機房、大型資料中心），可能需要重新佈線為更高階線材。升級建議若目前使用CAT5E且速度正常且需求無大變動，可繼續使用，節省成本。若準備升級為2.5Gbps／5Gbps／10Gbps等速率，建議直接佈線CAT6／CAT6A。在高干擾環境（如機房、大型設備旁）或長距離佈線情境，可考慮使用有屏蔽（STP／FTP）且更高線徑的線材。五、常見問題FAQQ1.CAT5跟CAT5E差在哪裡？CAT5只設計給100Mbps網速使用；CAT5E則是「增強型」版本，提升了抗干擾表現，支援最高1Gbps（千兆）傳輸。因此目前的家用與辦公室網路，幾乎都已改用CAT5E取代CAT5。Q2.CAT5E網路線能不能跑10Gbps？一般情況下不建議且不保證。CAT5E的頻寬為100MHz，標準僅規範到1Gbps。在非常短距離、環境良好的條件下可能「勉強達到」更高速度，但不是正式標準。若你需要2.5G／5G／10G乙太網路，建議升級到CAT6/CAT6A會更穩定、也更長久。Q3.CAT5EUTP和CAT5ESTP（或FTP）差在哪？我需要哪一種？UTP（無屏蔽）：一般家用、辦公室最常見，足以應付多數情境。STP/FTP（有屏蔽）：線材外層多一層金屬屏蔽，適合高干擾環境，如機房、大型設備旁、工廠環境。如果你的用途只是家庭網路、公司座位區、監視器一般佈線，CAT5EUTP即可；若環境電磁干擾較強，則建議改用CAT5ESTP/更高階線材。六、總結總體來說，CAT5E網路線是一條「成熟且經濟」的佈線選擇，尤其適合家庭與一般辦公室環境。但若您有更高速或更惡劣環境佈線需求，則應考慮升級線材規格。選購與佈線時，建議確認「線材規格（線徑／規格標示）」、「佈線長度與環境條件」及「連接設備支援情況」。在購買網路線前，可以先檢查產品是否標示為CAT5E、支援千兆、以及線徑（如24AWG／26AWG）是否符合需求。若有高速升級需求，直接考慮CAT6以上。也歡迎直接連絡我們>>仟亞電訊團隊參考資料來源：台灣佈線技術推廣協會《網路線演進史》
